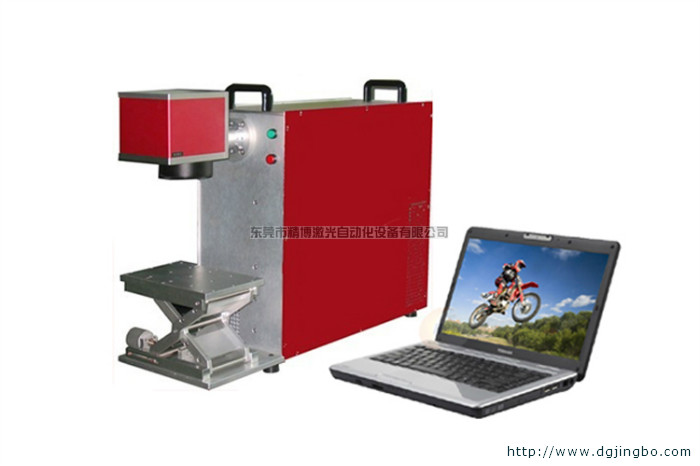

光纖激光打標機機原理
光纖激光打標機是我公司運用現今世界上最為先進的激光技術，研制而成的第三代激光打標記系統。采用光纖激光器輸出激光，再經電腦控制高速掃描振鏡系統實現打標功能。與傳統的固體激光器使用晶體棒作為激光介質不同，光纖激光器采用很長的摻鐿雙包層光纖作為激光介質，并被高功率多模激光二極管所泵浦。電光轉換率高，體積小巧，耗電量低，、速度快，壽命長，免維護。打標速度是傳統的第一代燈泵浦打標機、第二代半導體打標機的3-12倍。
光纖激光打標機的特點
1.光束質量好： 光纖激光打標機光束質量比傳統的固體激光打標機好很多，聚焦光斑直徑
不到20um。發散角是半導體泵浦激光器的1/4。特別適用于精密、精細打標。
2.使用成本低廉：光纖激光打標機的電光轉換效率最高達到30%。整機耗電約300W，是燈泵浦固體激光打標機的1/15,大大節省能耗支出。
3.體積小巧： 光纖激光器通過光纜實現激光距離傳輸、結構緊湊。打標機散熱效果好，無需龐大的水冷系統，只需簡單的風冷即可，大大節省了空間。
4.使用壽命長： 光纖激光打標機使用激光二極管作為泵浦源，其平均工作時間可達10萬小時。
5.免維護操作： 光纖激光器無需進行任何維護，也不用調整或清潔鏡片。
6.操作速度快： 光纖激光打標機的打標速度是傳統的第一代燈泵浦打標機、第二代半導體打標機的3-12倍。
光纖激光打標機適用材料和行業應用
可雕刻金屬材料和部分非金屬材料。應用于對深度、光滑度、精細度要求較高的領域，如鐘表、模具行業、位圖打標等。
光纖激光打標機技術參數
|
型號
|
JB-F10/F20
|
|
|
功率
|
CW（10W，20W）
|
Pulsed(5W,10W,20W)
|
|
激光波長
|
1064nm
|
1064nm
|
|
光束質量
|
<1.5 M2
|
<1.5 M2
|
|
激光輸出功率
|
10% ~ 100% 連續可調
|
20KHz ~ 100KH連續可調
|
|
聚集光點直徑
|
<0.01mm
|
<0.01mm
|
|
標刻范圍
|
50mm×50mm ~ 300mm×300mm
|
50mm×50mm ~ 300mm×300mm
|
|
標刻深度
|
0.01 ~ 0.40mm
|
0.01 ~ 0.40mm
|
|
標刻速度
|
>800個標準字符/秒
|
>800個標準字符/秒
|
|
最小線寬
|
0.012mm
|
0.012mm
|
|
最小字符
|
0.15
|
0.15
|
|
重復精度
|
±0.003mm
|
±0.003mm
|
|
冷卻方式
|
風冷
|
風冷
|
|
主機供電/功耗
|
220V/單相/50Hz/<160W
|
220V/單相/50Hz/<160W
|
|
激光模塊壽命
|
>50萬小時
|
>50萬小時
|
|
控制接口
|
USB
|
USB
|
